安裝外貯壓式七氟丙烷滅火系統適用的場地與七氟丙烷滅火系統的場地相同，他們只是原理上 有所不同。現在的外貯壓滅火系統生產出了第三代備壓式七氟丙烷滅火系統，備壓式七氟丙烷滅火系統還具備了兩大優點，那么這這兩代外貯壓式七氟丙烷滅火系統 又有什么不同的優勢呢?下面為您通過這篇文章來了解一下這兩種外貯壓式七氟丙烷滅火系統吧!
一、安裝外貯壓式七氟丙烷系統組成
外貯壓式七氟丙烷滅火系統由火災探測與報警控制部分和氣體貯存與釋放部分組成。具體如下：
火災探測與報警控制包括：氣體滅火控制器、感煙探測器、感溫探測器、聲光報警器、警鈴、緊急啟動/停止按鈕、放氣指示燈等組成。

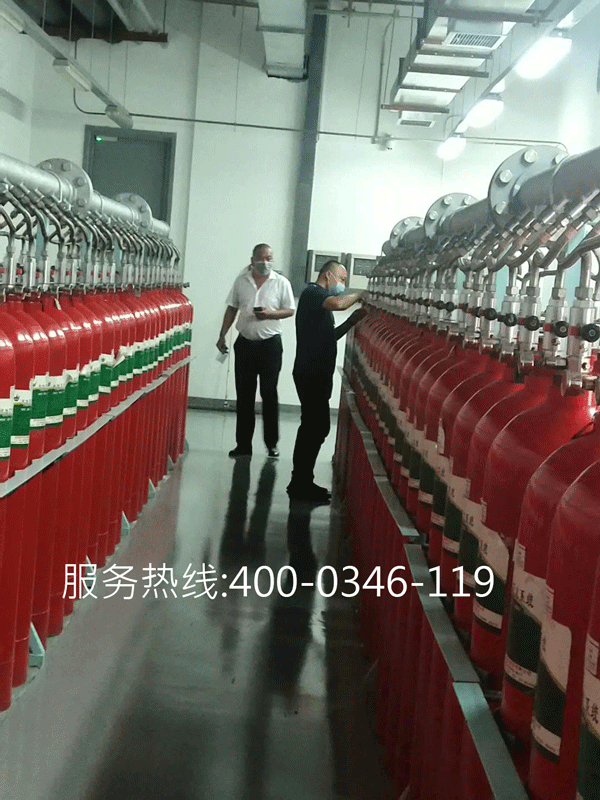

氣體貯存與釋放包括：滅火劑瓶組、驅動氣體瓶組、充壓氣體瓶組、單向閥、高壓連接管、液位報警裝置、減壓閥、啟動器、集流管、安全泄放裝置、低泄高封閥、信號反饋裝置、選擇閥、滅火劑輸送管路、噴嘴等組成。
外貯壓系統又稱為備壓式系統，輸送距離較遠。
第三代外貯壓系統，采用備壓穩壓方式，將貯瓶壓力穩定到一定壓力時，才連鎖開啟容器閥，實現了真正的備壓功能，解決了滅火劑輸送流態不穩定的問題，完全具備內貯壓系統的優點;采用穩壓注氮的方式，尤其解決了容器閥啟動失敗的安全問題。
其實第三代外貯壓系統主要有以下兩大優點。
1、在滅火劑輸送和噴放過程中，穩定的初始壓力非常重要，可以減少滅火劑的汽化，有效緩解滅火劑輸送過程中雙相流現象的產生。
如果在注氮的同時打開容器閥門，貯瓶壓力將難以達到理想值，增壓過程較慢，導致噴放初期的滅火劑噴放壓力低，滅火劑汽化，系統流態紊亂。即使以后壓力升值上升是正常，也很有效恢復穩定流態。
2、第三代備壓穩壓方式，是為了讓貯瓶壓力達到預定值才開啟噴放，完全具備內貯壓系統的優點同時通過后續持續穩壓注氮，解決了內貯壓系統后續驅動壓力不足滅火劑汽化的問題。
備壓穩壓方式的動力氣體始終處于滅火劑的末端，推動液態的滅火劑在管路中以單相流體形式快速運動，提高了管道輸送滅火劑的能力，可以通過更小管道輸送更多的滅火劑。
二、安裝外貯壓式七氟丙烷系統優點
與內貯壓式七氟丙烷相比，外貯壓式七氟丙烷滅火系統具有以下諸多的優點：
1)滅火劑輸送距離大大提高*遠輸送距離可達到200m，適合于遠距離輸送和大空間防護區;
2)提高滅火劑容器的充裝密度*大充裝密度為1250kg/m³，可有效利用容器容積減少設備投資和設備間面積;
3)輸送管路管徑相對較小可減少管道投資;
4)可沿用已有的哈龍1301管網系統和設備間，更換設備即可，改造成為潔凈氣體滅火系統
三、安裝外貯壓式七氟丙烷系統原理
外貯壓式七氟丙烷滅火系統是將七氟丙烷滅火劑和動力氣體分別貯存于不同的容器內，一 旦有火情時驅動氣體瓶組接收到滅火控制器的信號啟動電磁閥釋放氮氣，通過驅動氣體管路將充壓氣體瓶組打開將動力氣體充入滅火劑儲存瓶組，滅火劑容器內的壓 力迅速升高為藥劑輸送到防護區提供穩定持久的動力源，推動滅火劑高速通過管網系統實施噴放滅火。
由于滅火劑和氮氣分別貯存于不同容器，不會存在氮氣溶解于滅火劑的現象，在輸送過程中不會釋放氮氣避免氣囊和雙相流現象，氮氣推動液態七氟丙烷滅火劑在管路中能以單相流體流動，滅火劑的流動性能得以優化，能夠用更細的管道輸送更多的滅火劑。
平時滅火劑容器內的壓力僅為滅火劑的飽和蒸汽壓，容器的充裝密度可大大提高;通過壓力的調整和氮氣量的配置提高滅火劑噴嘴入口壓力，可以改善滅火劑的霧化效果增強滅火劑的滅火效果。
