利達5507EN氣體滅火控制器接線圖

日期:2020-09-23 17:15:07 作者: 本站

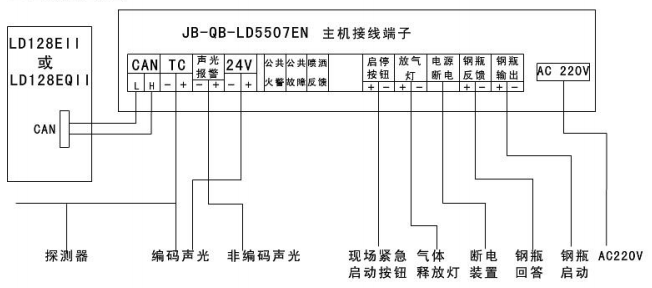

利達JB-QB-LD5507EN氣體滅火控制器布線圖
氣體滅火控制器接線

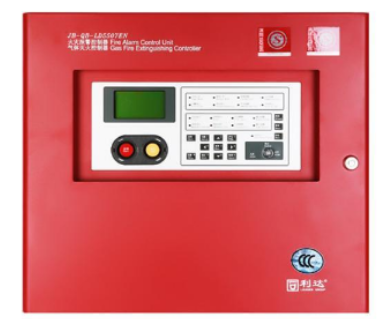

利達消防JB-QB-LD5507EN氣體滅火控制器是智能化的火災報警和氣體滅火一體控制設備,該一體控制器主要針對小型消防氣體滅火工程項目設計。
氣體滅火控制器接線

CAN:CAN總線的連接線,聯網使用時用,單機工作時不用;

TC:探測回路;

聲光報警:火警發生時輸出+24V,可以用來接現場的非編碼警鈴、聲光,*人電流24V/0.1A:

24V:24V輸出,*大電流24V/0.3A;

火警、故障、噴灑:分別是公共火警,公共故障,氣體噴灑信號繼電器輸出;

啟停按鈕:現場緊急啟停按鈕線,可接1-5個編碼型現場緊急啟停按鈕;

放氣燈:氣體釋放燈輸出線,*大輸出電流24V/0.2A;

電源斷電:電源切斷繼電器輸出,常開點輸出;

鋼瓶反饋:氣體釋放反饋信號輸入,應連接常開型觸點信號;

鋼瓶輸出:鋼瓶啟動輸出,*大電流24V/2A。

注:

非編碼聲光在發生任意火警時啟動;

62、63號編碼聲光在氣體滅火延時時啟動;

電源斷電繼電器在延時時啟動;

放氣指示燈在收到鋼瓶放氣反饋時輸出;

以上輸出均無邏輯。
