氣體滅火安裝SL-5302二區壁掛式氣體滅火控制器要點

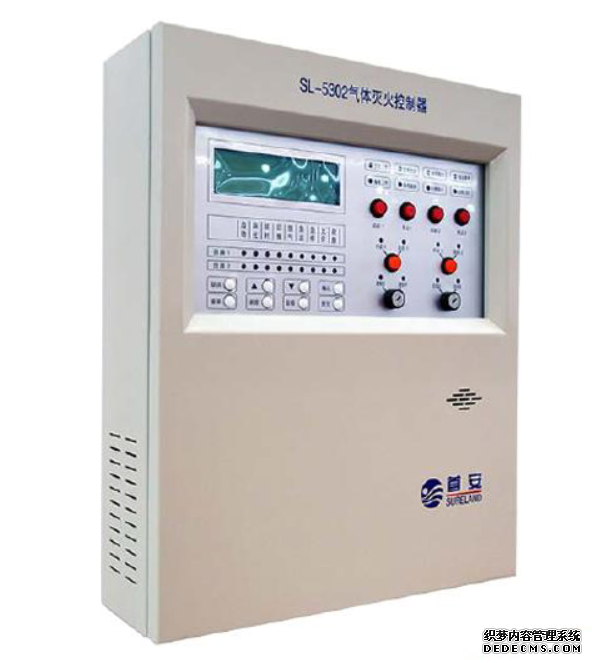

一、SL-5302二區氣體滅火控制器(壁掛式)概述
　　氣體滅火常用于計算機房等不宜用水滅火的重要場合。SL-5302氣體滅火控制器帶有30秒延時功能，可以直接控制現場設備聲光警報器，放氣門燈及鋼瓶;可以接收放氣后鋼瓶管網壓力開關的反饋信號;可以在現場通過緊急啟停按鈕啟動鋼瓶和停止放氣，在自動啟動、強制啟動和現場緊急啟動時均有30秒延時啟動功能，在延時時間內按停止鍵或緊急停止按鈕可以取消啟瓶命令。SL-5302兩區氣體滅火控制器(壁掛式)可控制2個防火分區的滅火，啟動控制信號除了來自控制器組合邏輯外，還可來自它本身的啟動按鈕。氣體滅火控制器滿足**標準GB16806-2006《消防聯動控制系統》中關于氣體滅火控制器的相關要求。
二、首安SL-5302二區氣體滅火控制器主要特點
　　(1)中文信息顯示。
(2)通過CAN總線與火災報警控制器通訊，接收和發送命令與顯示信息等。
(3)有自動和手動控制方式切換，有自動、手動啟動功能、每路能獨立啟動/停止本路控制的現場設備(聲光，氣體滅火設備)。
(4)每區有兩路以上控制輸出：每路輸出有兩種方式，空接點(2A)和DC24V[*大輸出電流：2A(單路)，具有瞬時泄放能力]，每路動作后要有動作指示。
(5)每路輸出可以設置0～30s延時，延時要求有倒計時功能，能夠記錄信息的時間，在延時時間內按停止鍵或緊急停止按鈕可以取消啟瓶命令。
(6)有現場緊急啟動及緊急停止功能。
(7)有自檢功能和故障檢測功能。
(8)電源：獨立的220V供電，有備用電池。
(9)延時有倒計時顯示，延時時間可以設置。
(10)有強制啟動功能。
三、SL-5302二區氣體滅火控制器主要技術指標
型號     SL-5302
類型     氣體滅火控制器
主電     AC220V/5A
備電電池     DC12V/7AH*2
輸出電壓     DC24V(單路)
工作環境溫度     0～45℃
工作環境相對濕度     ≤95％RH(40±2℃)
儲存溫度     不低于-40℃
安裝方式     壁掛
外形尺寸     400*500*120(長、高、寬)
四、SL-5302二區氣體滅火控制器面板指示燈和按鍵注釋
(1)啟瓶燈：鋼瓶啟瓶命令發出后，啟瓶燈亮。
(2)延時燈：進入延時后延時燈亮。
(3)放氣燈：氣體噴灑后，放氣燈亮。
(4)啟動鍵：手動啟動放氣鍵作用同現場緊急啟動按鈕。
(5)停止鍵：手動終止放氣命令(在30＂延時時間內有效)作用同現場緊急停止按鈕。
(6)工作指示燈：控制器電源電壓監視，電源工作正常時燈亮。
(7)現場急啟燈：現場緊急啟動按鈕按下時，此燈亮。
(8)現場急停燈：現場緊急停止按鈕按下時，此燈亮。
(9)手動燈：選擇手動控制方式時，此燈亮。
(10)自動燈：選擇自動控制方式時，此燈亮。
(11)消音指示燈：按下消音鍵，消音指示燈亮。
(12)手動/自動鎖：鎖上箭頭指向“手動”時選擇手動方式(自動控制被解除)，箭頭指向“自動”選擇自動方式。
(13)強制鎖：若要強制啟動鋼瓶。此時需將點火開關置于強制狀態，不論控制盤處于何種工作方式、是否接到鋼瓶啟動請求命令，只要按下啟動鍵，經過延時30＂后啟瓶命令將發出。
(14)消音鍵：消除聲響。
(15)準許鎖：控制盤發出啟瓶命令后，只有準許鎖打開時，才會有啟動鋼瓶的信號輸出，鋼瓶放氣閥才會打開(現場急啟除外)。
五、SL-5302氣體滅火控制器接線方式
a.CH——接控制器內部CAN總線CH；
b.CL——接控制器內部CAN總線CL；
c.鋼瓶+/-——啟動現鋼瓶控制線；
d.空調+/-——停止現場空調控制線；
e.聲光+/-——啟動現場聲光報警器控制線；
f.放氣燈+/-——啟動現場放氣指示燈控制線；
g.允許+/-——接現場允許啟動放氣控制開關；
h.YL/GND——接鋼瓶壓力開關；
i.急啟——接現場緊急啟動按鈕的+極；
j.急停——接現場緊急停止按鈕+極。
(3)SL-5302氣體滅火控制器布線要求及其它注意事項：
a.機內端子配線：所有引入線均剝開1cm,掛錫或用接線卡后接入端子；
b.CANBUS通訊線：導線截面積≥1.5平方毫米的雙絞線或屏蔽雙絞線；
c.24V電源線：銅導線截面積≥2.5平方毫米的雙絞線或BV導線；
d.氣體滅火盤至現場設備的控制線：銅導線截面積≥0.75平方毫米的BV導線，壓降不應大于3V；
e.啟動鋼瓶電磁閥需用24V繼電器轉換時，此繼電器線圈電阻應在400Ω-10KΩ之間。
