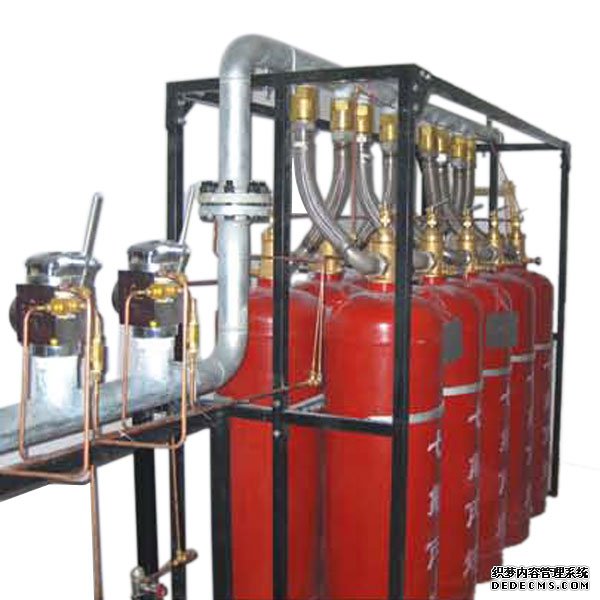

海灣ZQ4.2-180(4.2MPa)七氟丙烷氣體滅火系統安裝應了解使用要求


一、ZQ4.2-180(4.2MPa)系統構成：

系統由容器、容器閥、單向閥、選擇閥、驅動裝置、集流管、連接管、噴嘴、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置等部件構成。
系統各部件應固定牢固、連接可靠，部件安裝位置正確，整體布局合理，便于操作、檢查和維修。系統各部件間連接螺紋、法蘭應符合相應**標準、行業標準的規定。
系統中相同功能部件的規格應一致，各滅火劑貯存容器的容積、充裝密度、充裝壓力應一致。
二、ZQ4.2-180(4.2MPa)外觀：

系統各構成部件應無明顯加工缺陷或機械損傷，部件外表面須進行防腐處理，防腐涂層、鍍層應完整、均勻。
在滅火劑貯存容器的外表正面標注滅火劑的名稱或商品名稱。字跡應明顯、清晰。驅動氣瓶亦應標出驅動氣體名稱。
系統每個操作部位均應以文字、圖形符號標明操作方法，單向閥、選擇閥應標示介質流動方向。
銘牌應牢固地設置在系統明顯部位，注明:產品名稱、型號規格、執行標準代號、貯存壓力、滅火劑總量、使用溫度范圍、生產單位、產品編號、出廠日期等內容。
三、ZQ4.2-180(4.2MPa)系統工作狀態：

系統各操作部件的工作位置、控制盤的控制、監視功能，均應處于正常準工作狀態。滅火劑和驅動氣體泄漏監視裝置應處于正常監視狀態，滅火劑充裝量不得低于設計值。
四、ZQ4.2-180(4.2MPa)啟動運行要求：

系統應具有自動啟動、手動啟動和機械應急啟動功能。手動啟動和機械應急啟動應有防止誤動作的有效措施，并用文字或圖形符號標明操作方法。
系統的自動啟動應具有延遲啟動功能，延遲時間可在Os-30s范圍內連續可調，分檔可調時每檔間隔不應大于5s。延遲時間設定誤差應不大于設定時間的20%。
系統的動作程序應在選擇閥開啟后或同時打開容器閥。
系統采用不同方式啟動，其動作應準確、可靠、無故障。
系統的運行參數，如延遲時間、噴射時間、滅火劑噴放量等應在設計規定的范圍內。
滅火劑噴射過程中和噴射后的顯示、報警及輸出端子動作情況均應符合設計要求。
五、ZQ-CQP180滅火劑瓶組技術指標：

1.工作壓力：瓶組貯存壓力為：4.2MPa
2.充裝密度、充裝壓力：充裝密度分別為951kg/m'、992kg/m'
3.密封要求：
進行氣密性試驗，在*大工作壓力下，保壓5min，瓶組應無氣泡。
4.抗震要求：進行振動試驗，滅火劑的凈重?fù)p失不得大于滅火劑充裝量的0.5%;瓶組任何部件不得產生結構損壞，壓力損失不得大于充裝壓力的1.5%，試驗后自動開啟容器閥，不應出現任何故障。
5.溫度循環泄漏要求：進行溫度循環泄漏試驗，滅火劑的凈重?fù)p失不得大于滅火劑充裝量的0.5%;瓶組內的壓力損失不得大于充裝壓力的1.5%，試驗后自動開啟容器閥，不應出現任何故障。
6.耐傾倒沖擊要求：進行耐傾倒沖擊試驗，瓶組零件不應損壞。自動和手動啟動容器閥應能正常開啟。
7.滅火劑：罐裝的滅火劑應為**允許使用的合格產品。
